Kraus＆Naimer隔離開關KG系列
發布日期2017.12.18 ?|
作者：
來源：

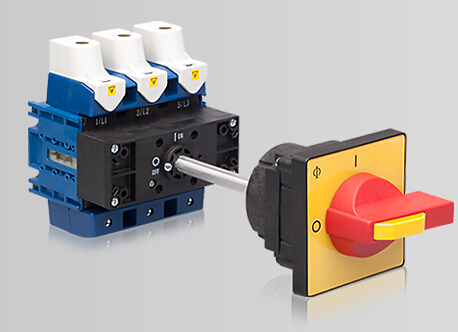

Kraus＆Naimer隔離開關KG系列
Kraus＆Naimer KG開關是很好的隔離開關。 它們具有很高的故障和故障制造能力，專門用作機床，配電盤和配電盤的主開關和維護開關。
KG開關非常緊湊，開放觸點之間的隔離距離非常大，以確保安全性。 KG ON / OFF開關提供異常高尺寸的端子間隙和爬電距離，設計用于節省時間的“直線”接線。 強制打開和關閉主觸點是標準的。

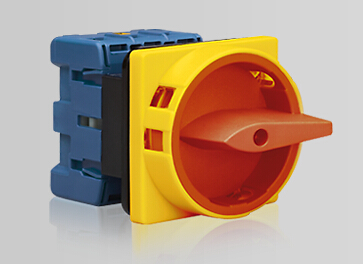

主開關（黑色手柄）和帶緊急功能的主開關（紅色手柄和黃色面板）均配有掛鎖手柄和防指示端子。
技術數據-Kraus＆Naimer隔離開關KG系列
Up to 15 KW
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| KG10A | 20 | 5.5 | 3.7 |
| KG10B | 20 | 5.5 | 3.7 |
| KG20 | 25 | 7.5 | 5.5 |
| KG20A | 25 | 7.5 | 5.5 |
| KG20B | 25 | 7.5 | 5.5 |
| KG32 | 32 | 11 | 7.5 |
| KG32A | 32 | 11 | 7.5 |
| KG32B | 32 | 11 | 7.5 |
| KG41 | 40 | 15 | 11 |
| KG41B | 40 | 15 | 11 |
Up to 37 KW
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| KG64 | 63 | 22 | 18.5 |
| KG64B | 63 | 22 | 18.5 |
| KG80 | 80 | 30 | 22 |
| KG80C | 80 | 30 | 22 |
| KG100 | 100 | 37 | 30 |
| KG100C | 100 | 37 | 30 |
Up to 110 KW
Screw terminal
帶緊急功能的主開關和主開關配有一個可掛鎖的把手和保護蓋，用于開關類型達KG315的所有輸入端子。 KG210，KG250和KG315也在輸出端提供保護蓋。
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| KG105 | 125 | 45 | 37 |
| KG105C | 125 | 45 | 37 |
| KG125 | 125 | 45 | 37 |
| KG160 | 160 | 55 | 45 |
| KG210 | 200 | 75 | 55 |
| KG250 | 250 | 90 | 55 |
| KG315 | 315 | 110 | 75 |
Ring type terminal
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| KG126 | 125 | 45 | 37 |
| KG161 | 160 | 55 | 45 |
| KG211 | 200 | 75 | 55 |
| KG251 | 250 | 90 | 55 |
| KG316 | 315 | 110 | 75 |
Screw and ring type terminal
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| KG127 | 125 | 45 | 37 |
| KG162 | 160 | 55 | 45 |
| KG212 | 200 | 75 | 55 |
| KG252 | 250 | 90 | 55 |
| KG317 | 315 | 110 | 75 |
安裝-Kraus＆Naimer隔離開關KG系列
面板安裝
面板安裝使用非常廣，涵蓋了多種應用范圍。
它們由兩個主要組成。
兩/四孔安裝，用（2/4）螺絲固定在中心軸孔上。
在單孔安裝時，軸孔用于固定。
這兩個/四孔安裝提供了幾個變化，使他們適合所有的任務。
底座安裝
底座安裝用于固定背面的開關，因此它是大型配電柜的常用安裝件。
開關可以通過兩個或四個螺釘安裝在底座面板上，也可以通過“卡扣式”安裝。 對于這種安裝，可以使用多個帶或不帶掛鎖的門鎖。
塑料外殼
隔離罩分為五組：
KS-，KL-，CS-，CL-外殼（IP66 / 67）：帶蓋或無蓋互鎖，堅固耐用的塑料和增加的接線空間。
ST1外殼（IP54）：帶有充裕的接線空間和帶螺紋的入口。
PN-，PF-外殼（IP42，IP65）：小尺寸和螺紋入口。
PFA-PFF-外殼（IP54，IP65）：只用于KG-開關; 帶螺紋的入口，帶有無蓋連接和堅固耐用的塑料。
PK-外殼（IP44）：帶側面驅動和入口的帶有W / O線程外殼。
開關功能-Kraus＆Naimer隔離開關KG系列
ON / OFF開關
2，3，4，6和8 pole
切換開關
3和4 pole
